小型柴油机的组成
 2022年12月28日 |阅读次数:631

小型柴油机的是由哪些部分组成的?农用小型柴油机多采用单缸、卧式四行程柴油机。小型单缸柴油机由机体零体、曲柄连杆机构和进排气系统、柴油供给系统、润滑系统、冷却系统和启动装置组成。

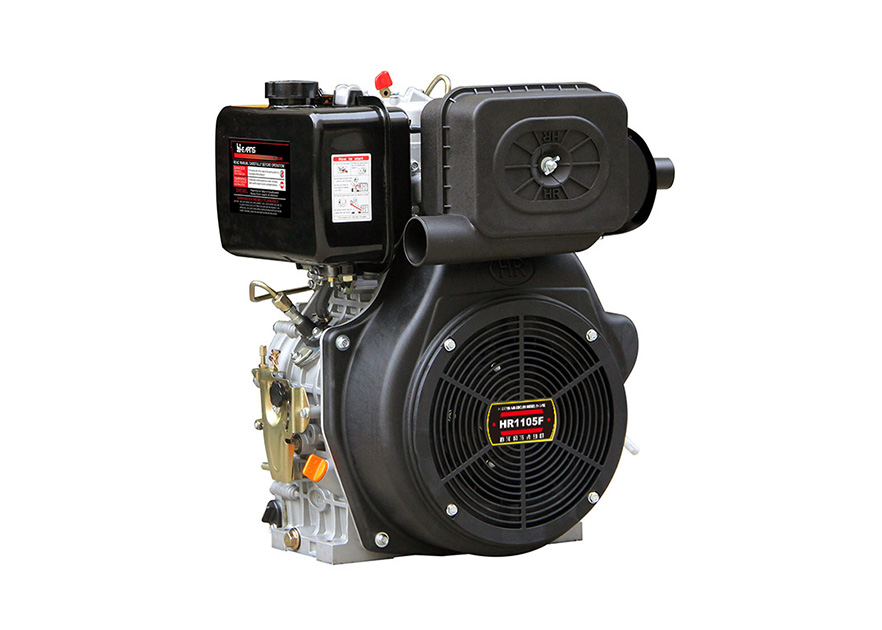

小型柴油机


一、机体零件主要包括机体、气缸套、气缸盖、气缸垫和油底壳等



二、曲柄连杆机构主要包括活塞、活塞环、活塞销、曲柄连杆、曲轴和飞轮组成。



三、换气系统

换气系统的功用是按照柴油机工作循环的要求,准时地供给新鲜空气、及时地排除废气换气系统主要由空气滤清器、进气支管、配气机构、排气支管和消音灭火器组成



四、供给系统

柴油供给系统的功用是根据柴油机的负荷,将定压、定量、清洁的柴油,以良好的雾化形式喷入汽缸中,使柴油与吸入的空气迅速而均匀地混合和燃烧。单缸四行程柴油机的供给系统由油箱、粗滤器、油管、细滤器、喷油泵、高压油管、喷油器和调速器等组成。



五、润滑系统的功用是向各摩擦表面提供清洁的润滑油,减少零件的磨损和功率的损失。润滑系统还有密封、冷却、清洗和防锈蚀作用。润滑系统主要由油底壳、机油集滤器、机油泵、机油压力指示器和机油尺等组成。



六、冷却系统的功用是及时带走高温零件的热量,使柴油机在适宜的温度下工作、小型柴油机冷却方式有水冷和风冷两种,一般多采用蒸发式水冷却方式。它由水箱、加水漏斗、水位指示器、机体水套和缸盖水套等组成。水位批示器用来指示冷却水量。有的小型单缸柴油机用强制循环水冷,这种柴油机增加了循环泵和散热器,有的小型单缸柴油机也有采用强制风冷却方式,主要由散热片、风扇、导风罩和固定版等组成。



小型单缸柴油机有2种起动装置,有手摇起动和电起动两种方式。手摇起动主要由飞轮、起动爪、手摇把和减压机构组成。电起动主要有起动机、发电机、电压调节器蓄电池和钥匙开关等组成。
